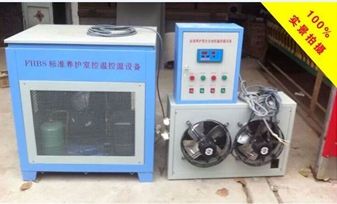

FHBS系列恒温恒湿养护室控制设备
产品符合国家GB/T50081-2002《普通混凝土力学性能试验方法标准》，确保混凝土标养室温度在20℃±0.1℃ 、相对湿度95%RH以上，在公路交通、铁路、桥梁、公民建筑、水利、水电，科研单位有着广泛的用途和较大的推广价值。一机多用，混凝土、砂浆、保温器材养护，收缩徐变实验，混凝土耐久性试验
养护室全自动恒温恒湿控制设备是混凝土及水泥试体的养护，是目前我国最难解决的问题，试验证明温度湿度是影响水泥和混凝土强度，起决定因素的关键过程，温湿度的偏差越小，对试件强度数据的可比性就越准确，所以试件能否进行标准养护，是能取得准确的试验数据和正确的指导施工，即保证工程质量，又节约水泥的重要因素，从而我厂依据国家有关标准规定，如（GBJ204—83）（GBJ177—85）及国标（ISO）GB/T—17671最新研制了具有多功能的养护设备。
主要技术参数：
1、规格：FHBS-30.60.80.100.120
2、交流电源电压：220V±10％V
3、控温精度：±2℃
4、控温范围：≥90％
5、加热功率：3KW
6、加湿功率：90W
7、制冷功率：≤2KW（可自配单冷空调）

设备的工作原理：
该设备应用温湿同步控制的方法，即冬季采用电热管加热水温，经水泵加压，喷嘴喷成雾状，在标养室内进行雾温湿交换，以达到制热加湿的目的，夏季利用水泵加压到0.1Mpa以上，经过离心式喷嘴喷成雾状，在标养室内进行一雾温湿交换，达到制冷的目的，制冷采用大功率制冷机组降温。
设备的安装
（一）安装顺序：
一般安装顺序是：主机制冷机组，管路及电热管，喷头，空气漏电开关。
（二）机组
1、主机位置的选择：制冷机组的选择：
（1）应尽量接近标养室的积水池。机组周围，至少应有40cm的空间，以利维修和安装。
（2）制冷机组应安装在室外，以利于散热和噪音的隔离，用铜管和主机连接密封，主机与机组之间相距越近越好，以达到制冷的最佳效果，机组要低于主机10cm以上，便于冷冻机油的回流，安装在太阳不直射没有尘土和腐蚀性气体的地方，机组的工作温度，不应在高于50℃环境下工作。工作电压要求稳定，经常用水清理冷凝片，以使机器工作正常和节约电能。
1、主机安放无须特殊基础，只要在一般混凝土砂浆地面上，在主机底座垫上四块混凝土试块（15cm2）即可。冬季保管要防止零下存放，以免冻坏水箱和水泵。
（三）水泵循环管路
主机安妥后，水泵循环管路才能着手安装，主机的水管和扬水管要求活接，活接对接时要垫好密封圈防止漏水，吸水管，穿过墙孔后，引向积水池，垂直接好吸水管，吸水管到池底的高度，池底有排水孔时，以20cm为宜，没有排水孔时，以10cm为宜，吸水阀要安装过滤网。
积水池浮球阀，高度可以适当调整，水位也应随之变化。
扬水管中段接有一个三通，与自来水相接，由补水阀对水泵进行补水操作或冲洗管路。
扬水管穿过墙孔后，引向标养室上空，再分路接φ20的喷头，喷头应尽量高些,但房顶过高时，可在墙上预埋角钢或钢筋的方法，将其悬挂在端部，喷头数量不要少于10个，房子较小时，砼水泥恒温恒湿养护室控制设备喷头之间接管可减短，房子较大时，用户可自行适量增加喷头。
如果积水池内没有排水孔，可以在扬水管路上增加一个外部水管直接扬水，然后清理室内污物。
无论是吸水管或扬水管，凡是循环水路的部分只要露出标养室外的，应尽量包设保温层，包设的方法，用塑料草片将保温管材初步捆紧，再包裹塑料薄膜用塑料片捆紧。
（四）电热管：
三跟电热管可用钢筋悬吊在积水池中，也可以挂在墙壁上。注意：本机所配电热器均为220V。
（五）电路安装：
1、电源线，加热接线柱，制冷接线柱和传感器插座，都在主机的后面。
2、如附图所示，电源电缆接在上面，注意：零线不可接错，且一定要接牢，否则会烧坏元器件。用户应选用60A以上的三相四线制漏电保护开关
3、照明电缆，穿过墙孔，以保用电安全，要求在喷头上面，要使用防水灯。
4、传感器电缆，穿过墙孔，进入标养室后，应沿着铝塑管串，传感器支架悬挂高度约为喷头到地面的中心位置。
5、机组的地线，都要与专门的地线接牢，如临时的房屋没有专门的地线时，在积水池下埋设焊有钢板的地线。
6、以上各种电线电缆用水泥钢钉固定在墙上，其走向应当水平或垂直，互相均匀整齐。

注：此说明只做为参考，产品技术参数以实物为准，如有变动恕不另行通知。养护室温湿自动控制仪适用于水泥厂、水泥制品厂、建筑公路施工单位、科研质检单位对养护室温湿度控制，本设备具有安装简单、操作方便，控制准确等优点，特别是解决了没有自来水的单位解决加湿问题。由控制系统、加热系统、加湿系统和制冷系统四大部分组成，温度、湿度的控制由数显仪表自动切换，无需人工控制。
